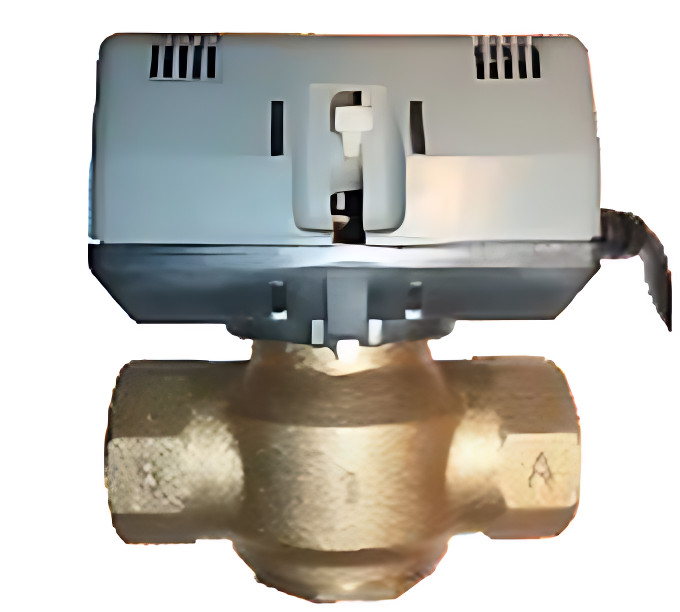

BRH motoros, 2 járatú (1 utú) zónaszelep 1"-os BB-s + motor 230V, 50Hz 6mp zárási idő, Kvs=5.7, SPDT, komplett egyutú szelep / zónaszabályzó motorral együtt, BRH-668

BRH zónaszelep motorral

üzemi hőmérséklet:0-95°C
- Nyitási /zárási idő:6 mp
- 230V
- Alaphelyzetben zárt

Motoros zónaszelep fűtéshez és hűtéshez egyaránt. Egy szeleptestből és egy elektromos működtetőből (motor) áll. 1"-os, 3/4"-os és 1/2"-os méretű, egyenes kivitelű. Az elektromos működtető fej (motor) 220V-os feszültségmentesen (alaphelyzetben) zárt kivitelű.

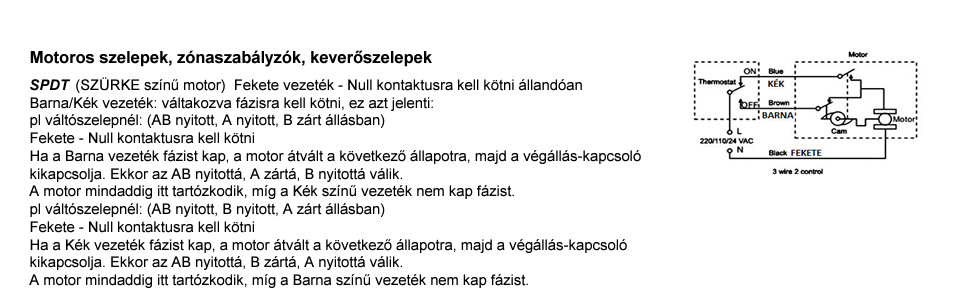

SPDT (SZÜRKE színű motor) Fekete vezeték - Null kontaktusra kell kötni állandóan Barna/Kék vezeték: váltakozva fázisra kell kötni, ez azt jelenti: pl váltószelepnél: (AB nyitott, A nyitott, B zárt állásban) Fekete - Null kontaktusra kell kötni Ha a Barna vezeték fázist kap, a motor átvált a következő állapotra, majd a végállás-kapcsoló kikapcsolja. Ekkor az AB nyitottá, A zártá, B nyitottá válik. A motor mindaddig itt tartózkodik, míg a Kék színű vezeték nem kap fázist. pl váltószelepnél: (AB nyitott, B nyitott, A zárt állásban) Fekete - Null kontaktusra kell kötni Ha a Kék vezeték fázist kap, a motor átvált a következő állapotra, majd a végállás-kapcsoló kikapcsolja. Ekkor az AB nyitottá, B zártá, A nyitottá válik. A motor mindaddig itt tartózkodik, míg a Barna színű vezeték nem kap fázist.
