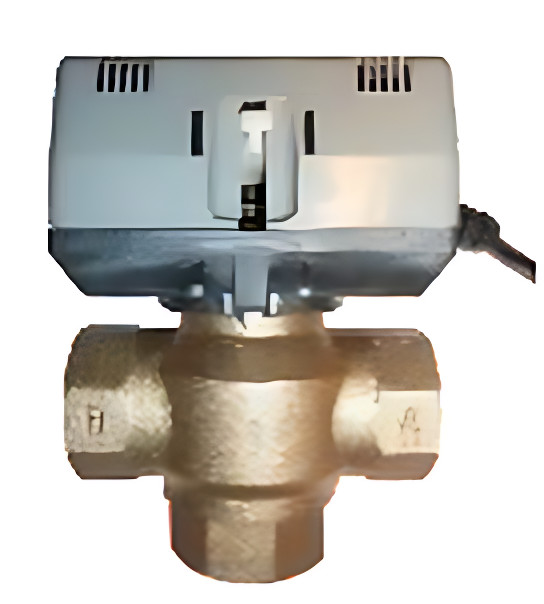

BRH motoros, 3 járatú (2 utú) váltószelep 1"-os BB-s + motor 230V, 50Hz 6mp zárási idő, Kvs=4.8, SPDT, komplett kétutú szelep motorral együtt, BRH-671

BRH váltószelep motorral

hűtési és fűtési rendszerek szabályozására használható
a motor működéséhez 230V-ra, szereléséhez 3-eres kábelre van szükség
csatlakozás: 1"vagy 3/4" vagy 1/2" BB
motor teljesítmény: 5 W
nyitási-zárási idő: 6 másodpercen belül
alkalmazható hőmérséklet: 1-95 °C
min. nyomás: 0,5 bar
max. nyomás: 16 bar
környezeti hőmérséklet: 0-65 °C
feszültség: AC230V, 50/60 Hz
1 év garancia
beépítés: csak vízszintes tengelyű beépítésre alkalmas Az elektromos működtető fej (motor) 220V-os feszültségmentesen (alaphelyzetben) zárt kivitelű.

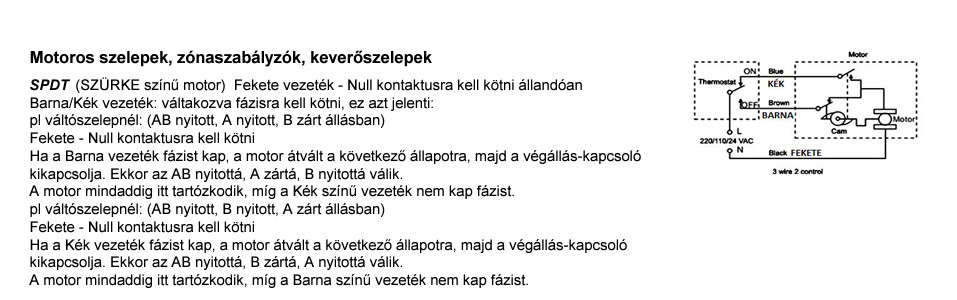

SPDT (SZÜRKE színű motor) Fekete vezeték - Null kontaktusra kell kötni állandóan Barna/Kék vezeték: váltakozva fázisra kell kötni, ez azt jelenti: pl váltószelepnél: (AB nyitott, A nyitott, B zárt állásban) Fekete - Null kontaktusra kell kötni Ha a Barna vezeték fázist kap, a motor átvált a következő állapotra, majd a végállás-kapcsoló kikapcsolja. Ekkor az AB nyitottá, A zártá, B nyitottá válik. A motor mindaddig itt tartózkodik, míg a Kék színű vezeték nem kap fázist. pl váltószelepnél: (AB nyitott, B nyitott, A zárt állásban) Fekete - Null kontaktusra kell kötni Ha a Kék vezeték fázist kap, a motor átvált a következő állapotra, majd a végállás-kapcsoló kikapcsolja. Ekkor az AB nyitottá, B zártá, A nyitottá válik. A motor mindaddig itt tartózkodik, míg a Barna színű vezeték nem kap fázist.
