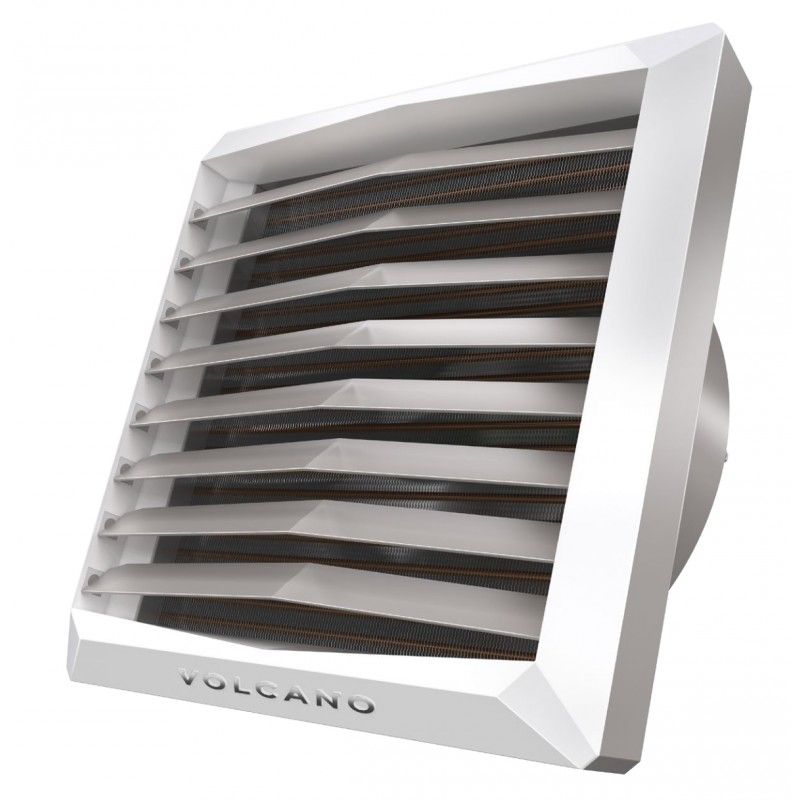

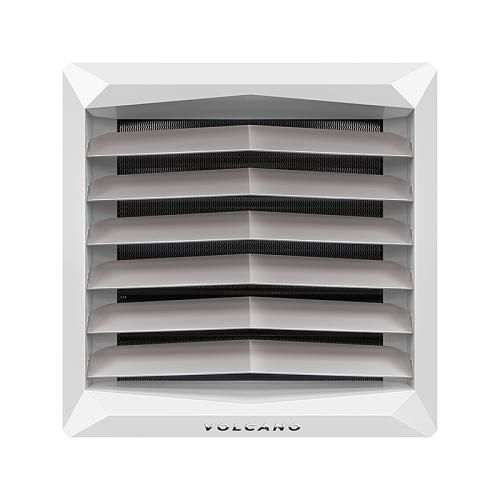

VTS VOLCANO VR1 AC motorral 5-30 kW vizes fűtő, melegvizes termoventilátor / légfűtő készülék, cikkszám: 1-4-0101-0446 + ajándék konzol

VTS EUROHEAT VOLCANO VR1 AC motorral 5-30 kW vizes fűtő, melegvizes termoventilátor, cikkszám: 1-4-0101-0446 + ajándék konzol

Műszaki dokumentáció letöltéséhez klikk ide (PDF katalógus)

A VOLCANO melegvizes termoventilátor minden vásárlói igényt kielégít

1. HOGYAN VÁLASSZAM KI A SZÁMOMRA MEGFELELŐ VOLCANO TERMOVENTILlÁTORT?

Első lépés: Állapítsa meg a fűteni kívánt beltér hőmérsékletét és a kívánt fűtési jelleget. A légfűtés az egyik legdinamikusabb beltéri fűtési megoldás (esti lehűlés, nyílások záródása, stb..) és érdemes lehet a belteret az esti órákra is temperálni, hogy ne essen le nagyon a hőmérséklet. Ez nem jár fogyasztástöbblettel, hiszen nem is kell olyan mértékig fűteni a belteret rendes használat esetén.
Második lépés: Határozza meg fűtőkészülékek helyét és a szükséges légmennyiséget. Figyeljen rá, hogy a légáram ne lépje túl az emberi tartózkodási övezetekben, vagy egyéb érzékeny területen (ipari folyamatok) a megengedett értékeket.
Harmadik lépés: Szerezzen információt a fűtőközeg hőmérsékletéről és hozzáférhetőségéről.
Negyedik lépés: Ha minden információ a birtokában van, fogja a VOLCANO katalógust (a katalógus letölthető a csatolt dokumentumoknál) és keresse ki az önnek legalkalmasabb készülé(ke)ket. Figyeljen a különböző működési teljesítményekre(1-es, 2-es, vagy 3-as fokozatok) és igénykre. Alternatívaként nézze meg táblázatot, ahol 0.5 m/s- os légsebességhez is talál fűtési információt. Határozza meg a fűtőteljesítményt különböző fűtőközeg-hőmérsékletekhez a 22-23 oldalakon. Könnyű kiválasztás “rövidebb út”: A könnyű kiválasztáshoz létrehoztak egy kalkulátor programot: ehcad.vtsgroup.com.



2. MI A KÜLÖNBSÉG A HÁROMÁLLÁSÚ AC ÉS EC MOTOROK KÖZÖTT?

A VOLCANO termoventilátorok EC és AC motorok esetén is 3 állásban szabályozhatóak. AC motorok esetén egy egyszerű, három állású fordulatszám-szabályzóval
állíthatja be a kívánt fordulatszámot. AC motor esetén nincs zsükség feszültségszabályzásra. EC motor esetén a fordulatszámot egy 0-10V jellel szabályozhatja. Opcionálisan, egy egyszerű fali potenciométerrel lépésmentesen szabályozhatja a termoventilátort és rengeteg más funkció is elérhető (hőmérséklet szabályzás, heti programozás, működési jelleg beállítás, fagyvédelmi funkció) az előre programozott 3 hatékonységi küszöb mellett.

AC motoros kivitelű készülék jellemzői:

VOLCANO

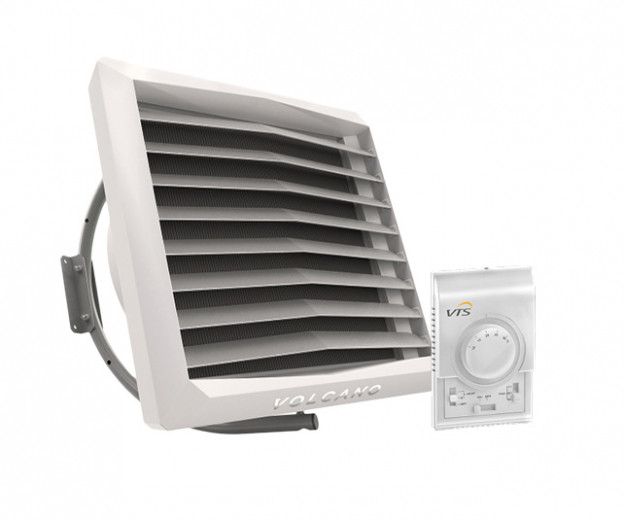

»Tartókonzol a csomagban »Megnövelt hatékonyság »Megbízható 3-fokozatú motorok »3-fokozatú sebesség-állítás »Gyors szerelhetőség és intuitív használat »Piacvezető áron

3. HOGYAN VÁLASSZUK KI A MEGFELELŐ CSŐMÉRETET, HA TÖBB FŰTŐEGYSÉGÜNK VAN?

A fő cső keresztmetszetét úgy szükséges megválasztani, hogy a fűtőközeg áramlása ne érje el a 2,5 m/s -ot. Minimum olyan csőkeresztmetszet használatát javasoljuk, ahány és amilyen készülékek vannak a fűtési körön,a katalógusban a 20. oldalon található ábra szerint.



4. HOGY CSATLAKOZTASSAM A TERMOSZTÁTOT, HOGY A VENTILATOR LEKAPCSOLJON, HA A SZELEP IS ELZÁR?

A technikai dokumentációban található diagramoknál minden kötési módra talál megoldást. Egyetlen fűtőegység csatlakoztatása esetén a termosztát sorosan beköthető a fázisra a főkapcsoló/biztosíték után. Ez esetben fontos, hogy a termosztát maximális kapacitása nem lehet alacsonyabb, mint 10 (3) A. Túl alacsony kapacitás esetén, vagy, ha több fűtőegységet kívánunk működtetni a termosztátról, relé használata szükséges, melyet a termosztát 230 V AC feszültsége táplál és amely terhelése a kívánt fűtőegységek számától függ.



5. CSATLAKOZTATHATOM AZ ELŐREMENŐ FŰTŐKÖZEG CSÖVET A HŐCSERÉLŐ FELSŐ CSATLAKOZÁSÁHOZ?

Igen, csatlakoztathatja. Fontos tudni, hogy ez esetben nehezebb a készüléket szellőztetni. Kérjük hagyjon megfelelő helyet a szelep és szelepmozgatónak, amelyet a visszatérőágba szükséges helyezni.



6. HASZNÁLAHTOK A VOLCANO VR MINI/VR1 / VR2/ VR3 TERMOVENTILÁTOROKBAN FAGYÁLLÓ FOLYADÉKOT?

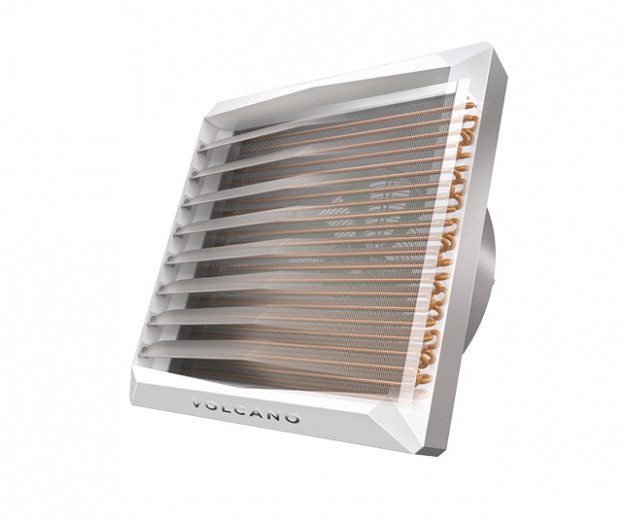

Igen, használhat. A leggyakrabban használt ilen folyadék az ethylene glycol. Az alumínium-réz hőcserélő 50% sűrűségű glycol tartalomig ellenáll a fagyállónak, tehát 50%-os glycol oldattal még kiválóan használható a készülék. Azonban érdemes tudni, hogy ez jelentős fűtőérték-veszteséggel jár. Kérjük vegye figyelembe a fűtési rendszer többi tagját is, hogy (szivattyúk, csövek, szelepek) bírják-e a fagyálló folydékokat.



7. A VOLCANO VR MINI/VR1 / VR2/ VR3 ALKALMAS LÉGHŰTÉSRE IS?

Igen alkalmas, ugyanazon elven, ahogy meleg vízzel fűt, hideg vízzel hűteni is tud. Azonban figyelmebe kell venni, hogy hűtés esetén a kondenzvíz kiül, majd lecsorog a hőcserélő lamelláról, ezért vízzintes szerelés esetén nem javasoljuk hűtésre a használatát. Hűtés esetén ne használják közepes fokozatnál erősebb fordulatszámon a készüléket, mert az akkor lefújja a vizet a lamelláról. Illetve a VOLCANO készülék nem tartalmaz csepptálcát, így a kondenzvíz-elvezetéshez javasoljuk ilyen tálca használatát.



8. A VOLCANO VR MINI/VR1 / VR2/ VR3 MŰKÖDIK HŐSZIVATTYÚVAL?

Igen, a VOLCANO termoventilátorok együttműködnek a hőszivattyúval. A készülék kiválasztásánál azonban figyelembe kell venni a fűtőközeg alacsony hőmérsékletét. Azt javasoljuk használjonnagy felületű hőcserélővel ellátott készüléket, például VR3-at (3 soros hőcserélő), vagy VR Minit, vagy VR2-t (2 soros hőcserélő).
