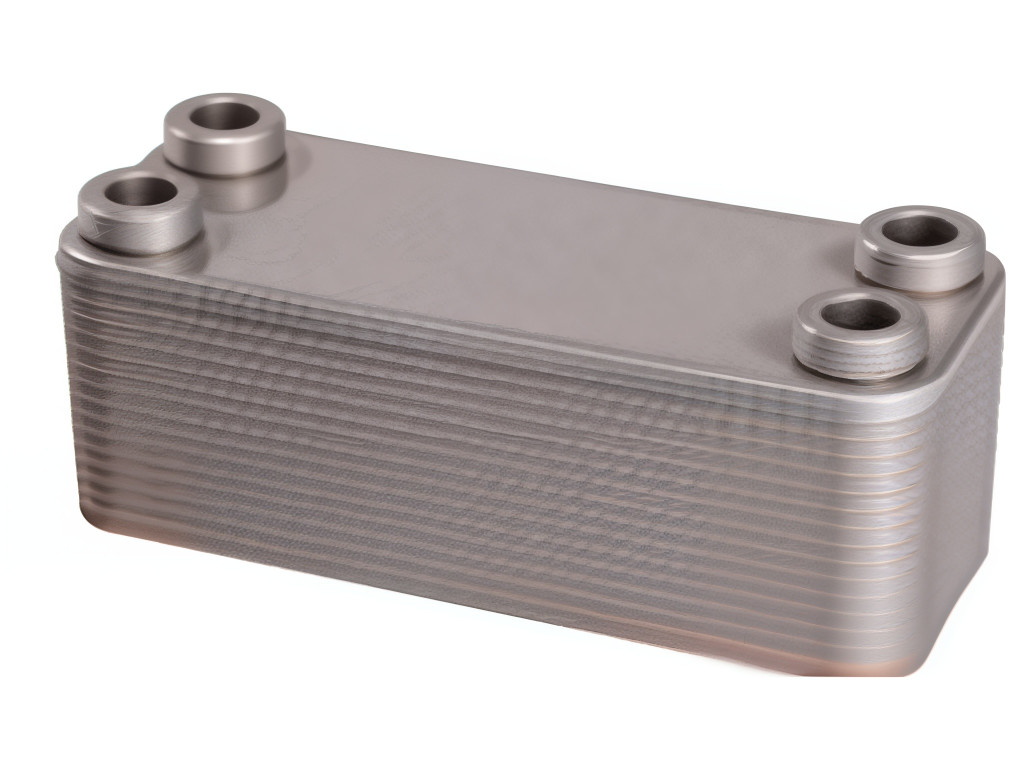

BRH Lemezes hőcserélő 40 lemez, kis ellenállású, max 12,7 m3/h, 4x1", 124x304x109mm, felület: 1,2 m2, (FÉG SPIREC KN-3 130 kW kiváltására alkalmas)BRH-50

BRH Lemezes hőcserélő 40 lemez, max 12,7 m3/h, 4x1", 124x304x109 mm, felület: 1,2 m2, BRH-50

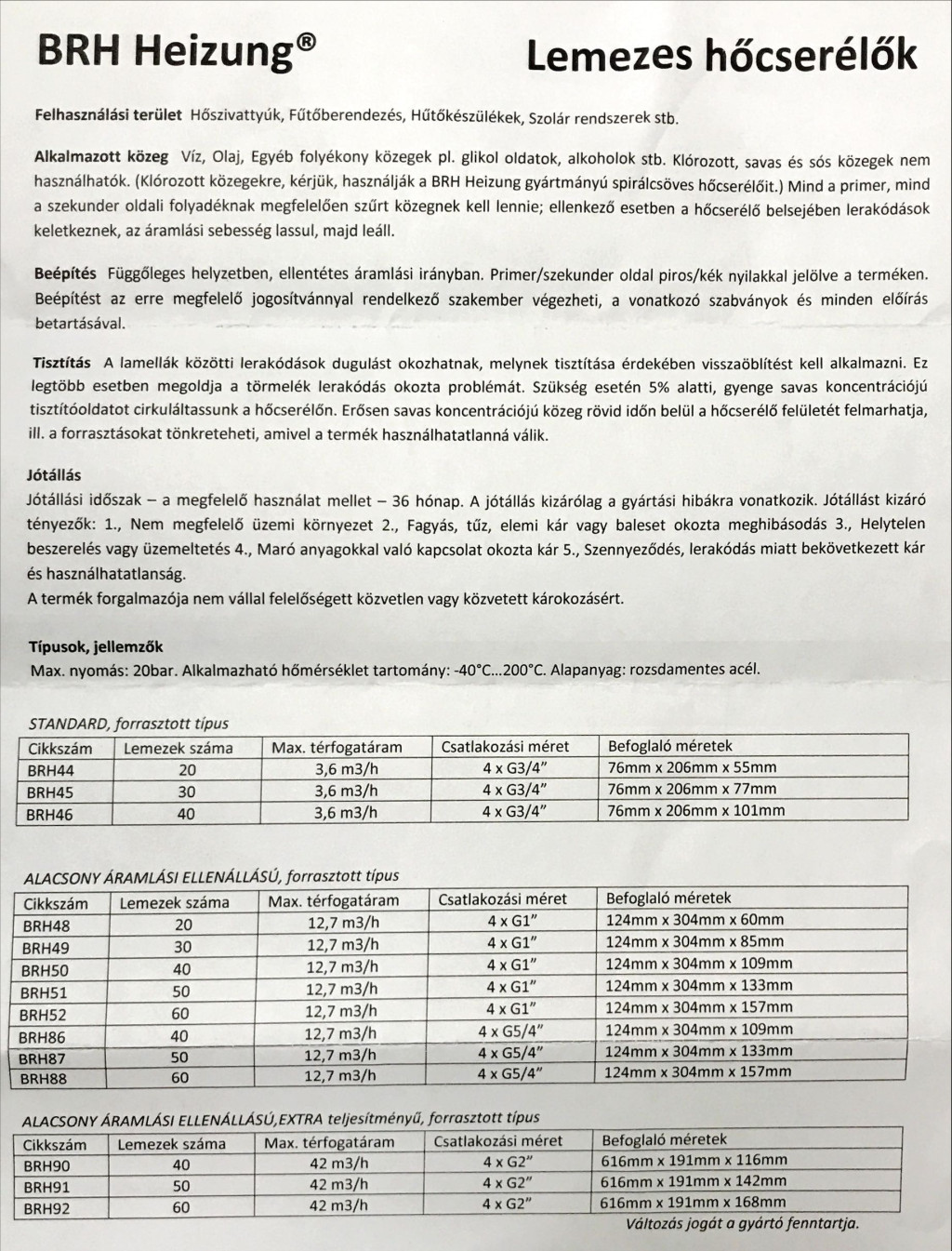

BRH Heizung® Lemezes hőcserélők

Felhasználási terület: hőszivattyúk, fűtőberendezések, hűtőkészülékek, szolár rendszerek, stb.

Alkalmazott közeg: víz, olaj, egyéb folyékony közegek (pl. glikol oldatok, alkoholok stb.) Klórozott, savas és sós közegek nem használhatók. (Klórozott közegekre, kérjük, használják a BRH Heizung gyártmányú spirálcsöves hőcserélőit.)

Mind a primer, mind a szekunder oldali folyadéknak megfelelően szűrt közegnek kell lennie; ellenkező esetben a hőcserélő belsejében lerakódások keletkeznek, az áramlási sebesség lassul, majd leáll.

Beépítés: függőleges helyzetben, ellentétes áramlási irányban.

Primer/szekunder oldal piros/kék nyilakkal jelölve a terméken.

Beépítést az erre megfelelő jogosítvánnyal rendelkező szakember végezheti, a vonatkozó szabványok és minden előírás betartásával.
Tisztítás: a lamellák közötti lerakódások dugulást okozhatnak, melynek tisztítása érdekében visszaöblítést kell alkalmazni. Ez legtöbb esetben megoldja a törmelék lerakódás okozta problémát. Szükség esetén 5% alatti, gyenge savas koncentrációjú tisztítóoldatot cirkuláltassunk a hőcserélőn. Erősen savas koncentrációjú közeg rövid időn belül a hőcserélő felületét felmarhatja, ill. a forrasztásokat tönkre teheti, amivel a termék használhatatlanná válik.

Jótállás

Jótállási időszak – a megfelelő használat mellet – 36 hónap. A jótállás kizárólag a gyártási hibákra vonatkozik. Jótállást kizáró tényezők: 1., Nem megfelelő üzemi környezet 2., Fagyás, tűz, elemi kár vagy baleset okozta meghibásodás 3., Helytelen beszerelés vagy üzemeltetés 4., Maró anyagokkal való kapcsolat okozta kár 5., Szennyeződés, lerakódás miatt bekövetkezett kár és használhatatlanság. A termék forgalmazója nem vállal felelőségett közvetlen vagy közvetett károkozásért.

Típusok, jellemzők

Max. nyomás: 20bar. Alkalmazható hőmérséklet tartomány: -40°C…200°C. Alapanyag: rozsdamentes acél.

STANDARD, forrasztott típus

Cikkszám  Lemezek száma  Max. térfogatáram  Csatlakozási méret   Befoglaló méretek
BRH44        20                        3,6 m3/h              4 x G3/4”      76mm x 206mm x 55mm
BRH45        30                        3,6 m3/h              4 x G3/4”      76mm x 206mm x 77mm
BRH46        40                        3,6 m3/h              4 x G3/4”      76mm x 206mm x 101mm

ALACSONY ÁRAMLÁSI ELLENÁLLÁSÚ, forrasztott típus

Cikkszám  Lemezek száma  Max. térfogatáram  Csatlakozási méret   Befoglaló méretek

BRH48         20                     12,7 m3/h              4 x G1”       124mm x 304mm x 60mm
BRH49         30                     12,7 m3/h              4 x G1”       124mm x 304mm x 85mm
BRH50         40                     12,7 m3/h              4 x G1”       124mm x 304mm x 109mm
BRH51         50                     12,7 m3/h              4 x G1”       124mm x 304mm x 133mm
BRH52         60                     12,7 m3/h              4 x G1”       124mm x 304mm x 157mm
BRH86         40                     12,7 m3/h              4 x G5/4”    124mm x 304mm x 109mm
BRH87         50                     12,7 m3/h              4 x G5/4”    124mm x 304mm x 133mm
BRH88         60                     12,7 m3/h              4 x G5/4”    124mm x 304mm x 157mm
BRH89         80                     12,7 m3/h              4 x G5/4”    124mm x 304mm x 205mm

ALACSONY ÁRAMLÁSI ELLENÁLLÁSÚ, EXTRA teljesítményű, forrasztott típus

Cikkszám  Lemezek száma  Max. térfogatáram  Csatlakozási méret  Befoglaló méretek

BRH90          40                       42 m3/h                4 x G2”       616mm x 191mm x 116mm
BRH91          50                       42 m3/h                4 x G2”       616mm x 191mm x 142mm
BRH92          60                       42 m3/h                4 x G2”       616mm x 191mm x 168mm
BRH93          80                       42 m3/h                4 x G2”       616mm x 191mm x 221mm

FÉG hőcserélők kiváltása PDF
